屋面雨水排放收集系統具有雨水排放和收集的雙重功能，按屋面雨水排水管路中的水流狀態，把系統分成重力流、 半有壓流和虹吸流三種系統。重力流系統中雨水在管路中呈不充滿狀態；半有壓流系統中雨水在管路中呈氣水混合狀態；虹吸流系統中雨水呈單相全充滿狀態，各種不同的系統應使用專用的雨水斗。

          降雨時，屋面徑流雨水匯集在天溝內，通 過各種形式雨水斗進入排水管系，在雨水排水立管和排出管上裝設雨水雜質截污、分流裝置或棄流裝置，其在降雨初期將雨水排入小區雨水管網，當雨水徑流累計雨量達到預先設 定 數值時，棄流裝置自動將棄流管關閉，系統轉入雨水收集階段，收集雨水進入儲水池。

由斗體、 導流罩、 出水短管、 連接壓板和整流器 等組成。 導流罩是用來攔截樹葉等固體雜物的雨水 斗部件，兼有整流作用；整流器是虹吸雨水斗的重 要部件，用來疏導水流、 消減旋流和減少空氣進入 雨水斗出水短管；虹吸雨水斗能夠在較小的斗前水 深的情況下 ，達到滿流狀態

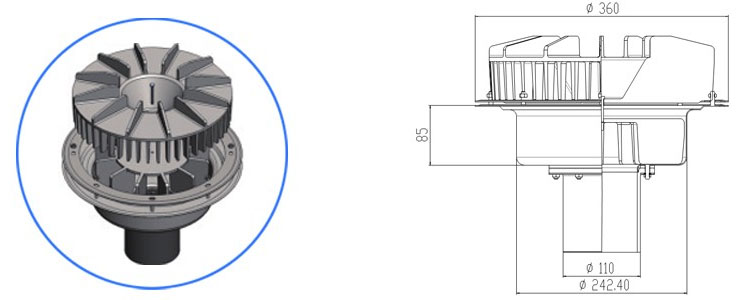

虹吸雨水斗結構圖

虹吸雨水斗剖面圖

          我們公司開發的數十種虹吸式雨水斗專利產品，符合《虹吸雨水斗》CJ/T245-2007 國家標準，排水量從 6L/s～120L/s，適用于各種類型的屋面。 公司是中國建筑學會建筑給水排水研究分會雨水利用示范基地，組建標準虹吸雨水斗試驗測試平臺，公司生產的雨水斗均經嚴格試驗測試。
